Лаборатория «Акустических и радиационных методов контроля» АО «ФНПЦ «Алтай» имеет многолетний опыт создания и применения ультразвуковых преобразователей.
Разработанная номенклатура ультразвуковых преобразователей, позволяет на высоком мировом уровне решать широкий спектр научных и производственных проблем, например:
- бесконтактная и контактная дефектоскопия композиционно-полимерных, крупно-структурных, слоистых, термопластичных, строительных и других материалов;
- бесконтактное измерение толщины тонких изделий;
- бесконтактное измерение уровня сыпучих и жидких сред;
- дистанционное управление объектами;
- эхолокация объектов;
- контроль температуры в помещениях, определение концентрации газовых смесей;
- охрана помещений и противопожарная безопасность.
Мировая новизна разработок подтверждена 20 патентами Российской Федерации!
УЗ-преобразователи
Наименование по КД: Преобразователь ультразвуковой
Обозначение: АП 16796.000 (модификации -01, -02, -03, -04)
Тип: Контактный прямой совмещенный резонансный
Основные ТТХ:
— Рабочая частота 30, 40, 50, 65, 100 кГц
— Эластичный протектор
Наименование по КД: Ультразвуковой преобразователь
Обозначение: АП 27330.000
Тип: Контактный прямой совмещенный резонансный со стабилизированным усилием прижатия
Основные ТТХ:
— Рабочая частота 50 кГц
— Усилие прижатия 4,5 кгс/см2
Наименование по КД: Ультразвуковой приёмный преобразователь
Обозначение: АП 26905.000
Тип: Контактный прямой широкополосный со стабилизированным усилием прижатия
Основные ТТХ:
— Полоса рабочих частот от 35 до 45 кГц
— Усилие прижатия 2 кгс/см2
Наименование по КД: Линейка фазированных УЗП
Обозначение: АП 21944.000
(модификация -01)
Тип: Многоэлементный контактный резонансный с управляемой диаграммой направленности
Основные ТТХ:
— Рабочая частота 50, 200 кГц
Наименование по КД: Преобразователь ультразвуковой катящийся УЗПК-И
Обозначение: АП 19822.000
(модификация -01)
Тип: Контактный катящийся совмещенный резонансный
Основные ТТХ:
— Рабочая частота 50, 100 кГц
Наименование по КД: Преобразователь ультразвуковой катящийся УЗПК-И
Обозначение: АП 19822.000
(модификации -02, -03)
Тип: Контактный катящийся прямой резонансный
Основные ТТХ:
— Рабочая частота 50, 100 кГц
Наименование по КД: Преобразователь ультразвуковой катящийся УЗПК-И
Обозначение: АП 19822.000
(модификации -04, -05)
Тип: Контактный катящийся широкополосный
Основные ТТХ:
— Полоса рабочих частот от 40 до 70 кГц
Наименование по КД: Магнитно – акустический преобразователь
Обозначение: АП 16163.000
Тип: Бесконтактный приемный широкополосный
Наименование по КД: Преобразователь ультразвуковой мозаичный
Обозначение: АП 19839.000
(модификации -01, -02)
Тип: Контактный прямой раздельно – совмещенный шестнадцатиэлементный резонансный
Основные ТТХ:
— Рабочая частота 0,6, 0,8, 1,2 МГц
Наименование по КД: Преобразователь ультразвуковой мозаичный
Обозначение: АП 19839.000
(модификации -03, -04,-05)
Тип: Контактный прямой раздельно – совмещенный четырёхэлементный резонансный
Основные ТТХ:
— Рабочая частота 0,6, 0,8, 1,2 МГц
Наименование по КД: Преобразователь ультразвуковой мозаичный
Обозначение: АП 19839.000
(модификации -06, -07, -08)
Тип: Контактный прямой раздельно – совмещенный трёхэлементный резонансный
Основные ТТХ:
— Рабочая частота 0,6, 0,8, 1,2 МГц
Наименование по КД: Ультразвуковой преобразователь излучающий УЗПИ-БК
Тип: Бесконтактный резонансный
Основные ТТХ:
— Рабочая частота 100 кГц
— Интенсивность колебаний, не менее 5 Вт/см2
Наименование по КД: Преобразователь ультразвуковой бесконтактный
Обозначение: АП 19847.000
(модификация -01)
Тип: Бесконтактный совмещенный резонансный
Основные ТТХ:
— Рабочая частота 50 кГц
— Чувствительность, не менее 2 мВ/Па
Наименование по КД: Преобразователь ультразвуковой бесконтактный
Обозначение: АП 19847.000
(модификации -02, -03)
Тип: Бесконтактный совмещенный широкополосный
Основные ТТХ:
— Полоса рабочих частот от 50 до 100 кГц
— Чувствительность, не менее 10 мВ/Па
Наименование по КД: Ультразвуковой преобразователь бесконтактный
Обозначение: АП 22388.000
Тип: Бесконтактный приёмный резонансный
Основные ТТХ:
— Рабочая частота 50 кГц
— Чувствительность, не менее 30 мВ/Па
Наименование по КД: Бесконтактный широкополосный ультразвуковой пьезоэлектрический преобразователь
Обозначение: АП 28070.000
Тип: Бесконтактный приёмный широкополосный
Основные ТТХ:
— Полоса рабочих частот от 30 до 50 кГц
— Чувствительность, не менее 10 мВ/Па
— Напряжение питания +12В
Наименование по КД: Ультразвуковой приемный
широкополосный преобразователь
Тип: Бесконтактный совмещенный широкополосный
Основные ТТХ:
— Полоса рабочих частот от 30 до 45 кГц
— Чувствительность, не менее 20 мВ/Па
— Напряжение питания +12В
Наименование по КД: Линейка ультразвуковых приёмных преобразователей
Обозначение: АП 16778.000
(модификации -01, -02)
Тип: Бесконтактный приёмный резонансный четырехканальный
Основные ТТХ:
— Рабочая частота 30, 40, 50 кГц
— Чувствительность, не менее 30 мВ/Па
— Напряжение питания +12В
Наименование по КД: Излучатель ультразвуковой газоструйный
Обозначение: АП 19400.000
(модификации -01, -02, -03, 04, 05, 06)
Тип: Малогабаритный резонансный
(конструкция «излучатель Гартмана»)
Основные ТТХ:
— Рабочая частота 30, 35, 40, 50 кГц
Наименование по КД: Излучатель ультразвуковой газоструйный
Обозначение: АП 27331.000
Тип: Перестраиваемый резонансный
Основные ТТХ:
— Рабочая частота от 30 до 55 кГц
— Акустическая мощность при давлении сжатого воздуха 4 атм., не менее 40 Вт
Наименование по КД: Газоструйный излучатель
Обозначение: АП 26675.000
Тип: Перестраиваемый резонансный
Основные ТТХ:
— Рабочая частота от 20 до 45 кГц
— Акустическая мощность при давлении сжатого воздуха 1,5 атм., не менее 40 Вт
Наименование по КД: Ультразвуковой широкополосный газоструйный излучатель параметрического типа
Обозначение: АП 28069.000
Основные ТТХ:
— Полоса рабочих частот от 30 до 50 кГц
— Акустическая мощность при давлении сжатого воздуха 3,5 атм., не менее 50 Вт
Приборы и программное обеспечение
Наименование по КД: Ультразвуковой низкочастотный дефектоскоп ДУМ-10М
Обозначение: АП 27345.000
Тип: Четырехканальный УЗ дефектоскоп для автоматизированного контроля КГИ из ПКМ.
Назначение: Регистрация и обработка непрерывных фазоманипулированных и простых сигналов.
Основные ТТХ:
-Тип входа аналоговый, несимметричный
— Тип выхода цифровой стандарта RS 232
— Отношение сигнал/помеха, не менее 14 дБ
— Питание от сети переменного тока 220 В
— Масса, не более 6 кг
Наименование по КД: Ультразвуковой низкочастотный дефектоскоп ДУМ-10МЦ
Обозначение: АП 28868.000
Тип: Четырехканальный микропроцессорный УЗ дефектоскоп для автоматизированного контроля КГИ из ПКМ
Назначение: Регистрация и оптимальная обработка непрерывных фазоманипулированных и простых сигналов
Основные ТТХ:
— Тип входа аналоговый, несимметричный
— Тип выхода цифровой стандарта.RS 485
— Шаг регулирования усилением 1 дБ
— Отношение сигнал/помеха, не менее 22 дБ
— Питание от источника постоянного тока +24 В
— Масса, не более 1,5 кг
Наименование по КД: Ультразвуковое оборудование автоматизированного мобильного комплекса контроля дефектности и структурно – механического состояния в объёме объекта контроля
Обозначение: АП 28984.200
Назначение: УЗ дефектоскопическое оборудование, ПО и эксплуатационная документация для контроля сплошности скрепления конструктивных элементов, монолитности наполнителя и исследования кинетики изменения механических характеристик КГИ из ПКМ.
Основные ТТХ:
— Чувствительность к отслоениям, не хуже:
— по площади 9 см2
— по раскрытию 5×10-3 мм
— Чувствительность к трещинам в наполнителе, не хуже:
— по длине 50 мм
— по глубине 30 мм
— по раскрытию 5×10-3 мм
— Точность измерения уровня УЗ сигнала 1 дБ
— Масса оборудования в комплекте с инструментальными принадлежностями 30 кг
Наименование по КД: Сигнализатор уровня акустический СУ-1И
Обозначение: АП 25832.000
Назначение: Прибор без источника зондирующего излучения для контроля требуемого уровня энергонасыщенных, сыпучих, в том числе и вязких, движущихся масс в процессе их механического перемешивания
Основные ТТХ:
— Зона чувствительности ±10 мм
— Время непрерывной работы, более 720 час
— Питание от сети переменного тока 220 В
— Релейный выход 24 В, 20 мА
Наименование по КД: Измеритель концентрации углерода в уносах ТЭЦ. Рабочий макет
Назначение: Измеритель электропроводности материала
Основные ТТХ:
— Диапазон измерения содержания углерода в уносах после сжигания от 10 до 50%
— Точность ± 3%
— Время непрерывной работы, не менее 3000 час
— Выход аналоговый, на самописец
Прибор испытан на Бийской ТЭЦ-1
Наименование по КД: Программное обеспечение
«ULTRASONIC MULTI-CHANNEL» для визуализации, обработки и документирования результатов ультразвуковой дефектоскопии
Обозначение: 589.07508902.00385– 01 34 01 – 1
Назначение: Автоматизированный комплекс оснащен пакетом программного обеспечения, позволяющим оператору реализовать следующие функции:
— осуществлять предварительную обработку данных;
— автоматически расшифровывать данные контроля после назначения браковочного уровня;
— документировать результаты контроля в виде карты дефектности.
Ультразвуковые системы измерения

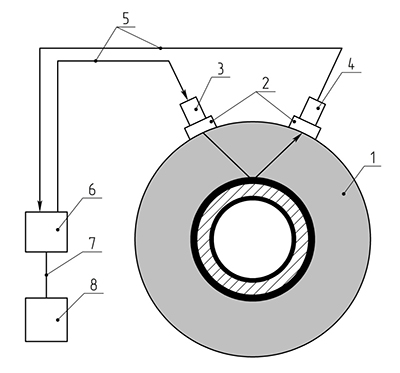

1 – модельное изделие
2 – устройства крепления УЗ преобразователей
3 – излучающий преобразователь
4 – приёмный преобразователь
5 – кабели соединительные радиочастотные
6 – дефектоскоп УСД-60Н
7 – линия связи по протоколу Ethernet
8 – персональный компьютер
Наименование по КД: Ультразвуковая система измерения скорости перемещения фронта горения при ОСИ КГИ из ПКМ
Тип: Эхо-импульсная УЗ система динамической толщинометрии с ПО базе вейвлет-обработки.
Назначение: Система предназначена для исследования внутрикамерных процессов, протекающих в КГИ и МГИ при горении, а именно скорости и стабильности горения ТТ, динамики изменения поверхности горения.
Основные ТТХ:
— Количество каналов 1 шт.
— Погрешность измерения, не более 5% при изменении толщины свода горящего КГИ в диапазоне от 100 до 1000 мм
— Рабочая частота УЗ преобразователей от 400 кГц до 50кГц в зависимости от толщины свода
Система прошла успешные испытания на трех КГИ.

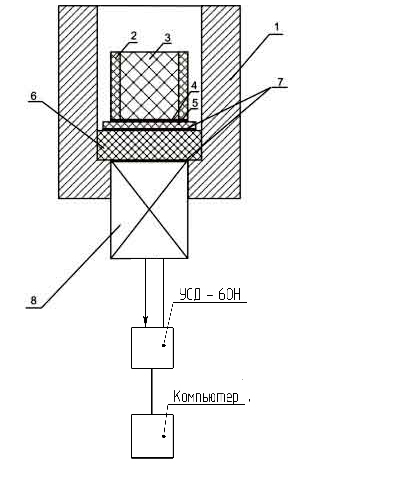

1 – камера сгорания КРС -120
2 – бронирующее покрытие образца
3 – образец натурного состава
4 – клей «ЭДП»
5 – промежуточная оргстеклянная пластина
6 – буфер
7 – контактная жидкость
8 – раздельно-совмещенный УЗП
УСД- 60Н – УЗ низкочастотный дефектоскоп
Наименование по КД: Ультразвуковая установка измерения скорости горения на образцах при ОСИ
Тип: Эхо-импульсная УЗ установка динамической толщинометрии с ПО базе вейвлет-обработки.
Назначение: Установка предназначена для исследования внутрикамерных процессов, протекающих при горении образцов, а именно скорости и стабильности горения ТТ.
Основные ТТХ:
— Количество каналов 1 шт.
— Погрешность измерения, не более 3 % при изменении толщины горящего образца в диапазоне от 90 до 5 мм
— Рабочая частота УЗ преобразователя 300 кГц
— Генератор возбуждающих импульсов специальной формы
