АО «ФНПЦ «Алтай» имеет многолетний опыт по созданию цифровой радиометрической аппаратуры, которая постоянно совершенствуется.
Радиометрическая аппаратура РД-10М предназначена для применения в комплексах радиометрического неразрушающего контроля, включающих в себя, кроме данной аппаратуры, источник гамма-излучения, механическое устройство, обеспечивающее вращение и перемещение контролируемого изделия, устройство крепления и коллимирования блоков детектирования.

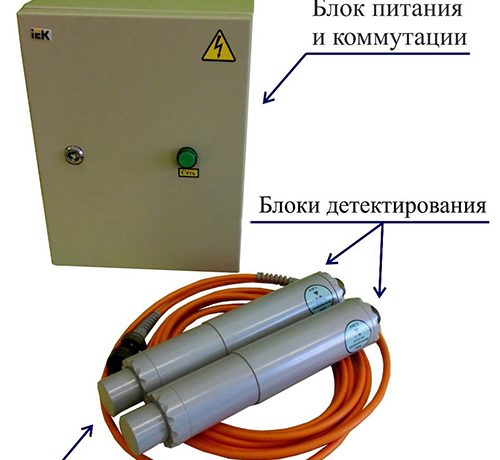

Блок детектирования, входящий в состав радиометрической аппаратуры, является цифровым детектором, построенным на основе сцинтилляционного кристалла Bi4Ge3O12 и фотоэлектронного умножителя. Принцип действия блока детектирования основан на преобразовании энергии ионизирующего излучения, генерируемого изотопным источником и прошедшего через контролируемый объект, в электрический сигнал.
Основные характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон контролируемых толщин композитных материалов плотностью 1,8 – 2 г/см3, мм | 100 — 1200 |
| Диапазон регистрируемых потоков гамма-излучения, квантов/с | 103 – 109 |
| Тип выходного сигнала | цифровой двоичный код в стандарте RS-485 |
| Зависимость уровня выходного сигнала датчика от толщины поглотителя | линейная |
| Количество каналов регистрации | 4 |
Применение скользящего суммирования стохастического цифрового сигнала по 128 отсчетам, реализованного в контроллере блока детектирования, позволило получить при 10-разрядном АЦП 17-разрядный результат преобразования радиометрического сигнала. Способ аналого-цифровой обработки сигнала радиометрического датчика защищен патентом № 2386209 от 10.04.2010.
Преимущества радиометрической аппаратуры РД-10М:
- использование линейной зависимости выходного сигнала датчика от толщины поглотителя позволяет использовать аппаратуру не только в дефектоскопии, но и для решения задач толщинометрии;
- применяемые сцинтилляторы Bi4Ge3O12 не подвержены прямой засветке и быстро выходят на рабочий режим, что исключает необходимость применения дополнительных свинцовых экранов;
- благодаря модернизации радиометрической аппаратуры и переходу на цифровую передачу данных по длинной линии значительно возросло отношение сигнал/шум, что позволило увеличить скорость сканирования в 2 раза при той же требуемой чувствительности к дефектам.
